飞叉式六轴纸管音规音圈绕线机
飞叉式六轴纸管音规音圈绕线机基本介绍
本机是需要烘烤骨架音圈专用机型,可绕制热风和醇溶两种漆包线材。机械结构设计合理,可配合流水线作业,所用材料都经过特殊化工艺处理。控制系统采用触摸屏接口,操作简便易学。机械运动部分采用进口伺服马达和高精度滚珠丝杆,旋转部分采用进口轴承,主轴飞叉式绕线,六工位旋转剪线、脱料,保证了产品的高效率和高精度。
飞叉式六轴纸管音规音圈绕线机基本参数
型号 | BC-BIF-ZG | 输入方式 | 台达7寸彩屏 | |||||
主轴(S轴) | 台达400W马达 停止精度:±0.1°; 分解能力:0.1° | 控制系统 | 台达PLC | |||||
主轴转数 | Max:4500rmp | 接料方式 | 流水线输出 | |||||
排线(X轴) |
台达400W马达 分解能力:0.001mm |
控制轴数 | 3轴 | |||||
绕线幅宽(Y轴) |
移动范围:max20mm; 分解能力:0.001mm |
电源 | AC220V±10% 单相50/60Hz | |||||
适用绕制产品 | 骨架音圈 外径:Max.ø25mm 骨架高度:Max20 | 消耗电力 | 约2.0KvA | |||||
适用线径 | ø0.015mm~0.5mm | 气源 | 约0.4MPa | |||||
每小时产能 | 1000pcs-2500pcs/Hr | 机器尺寸 | 1,000(W)×680(D)×1100(H)mm | |||||
旋转方式 | 六工位 | 机器重量 | 约250KG |

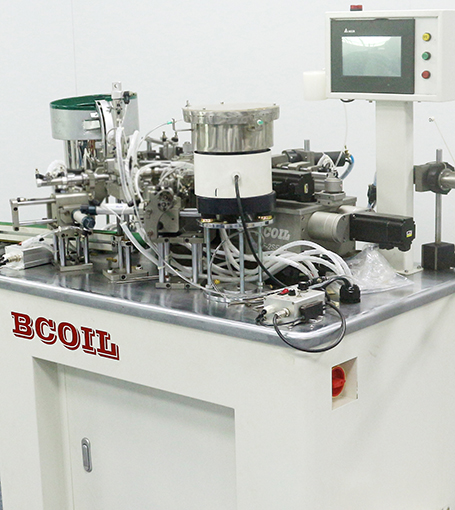

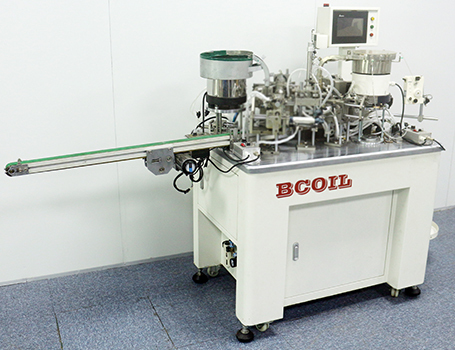

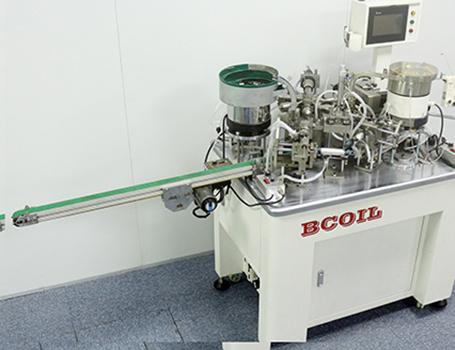

产品细节图

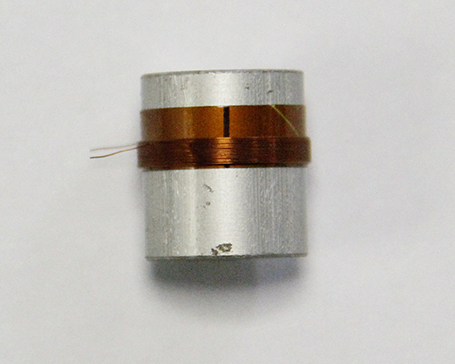

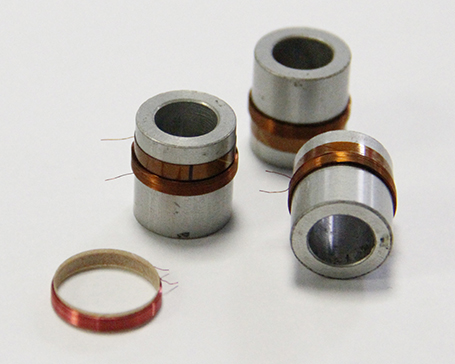

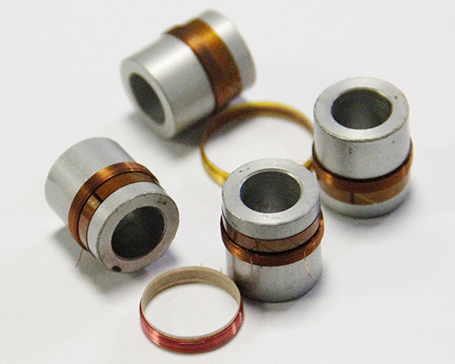

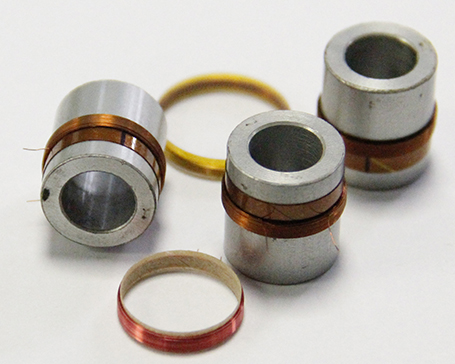

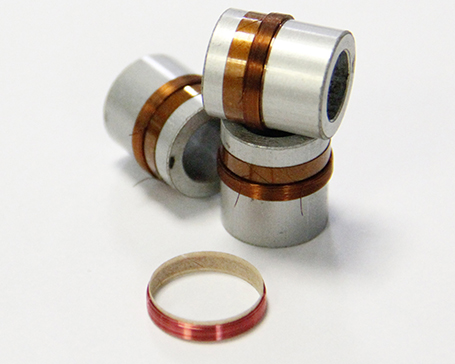

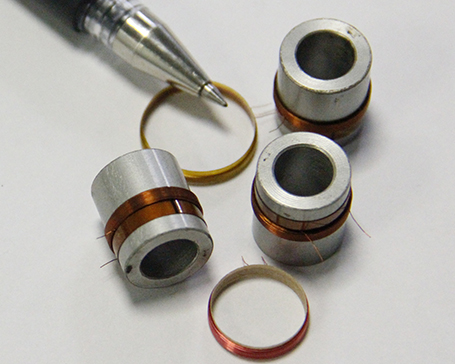

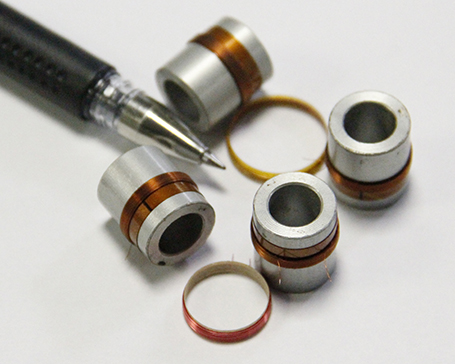

设备产出产品
