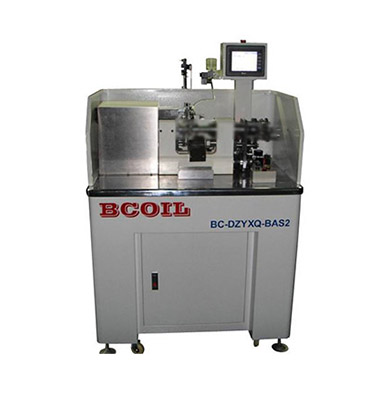

飞叉绕线机是宝成2011年所研发的一款具有全新的外观、全新的框架以及全新的控制系统的绕线设备，其型号为BC-DZYXQ-BAS2。
2011款BIF（飞叉绕线机）优点：
1，全新的外观：此款绕线机采用玉白色烤漆，更显质感；
2，全新的架构：包围式机身，稳定大方、寒铁铸造的基座，坚若磐石。精雕细琢的部件，运行顺畅 ；
3，全新的控制程序：应用人机界面、PLC、伺服电机，前所未有的人性化操作体验 ；
4，全新的配件：更灵活的张力器、更高效的热风枪、迅速的气动简单、更方便的线架。
|
型 号
|
BC-6TYQ-BAS绕线机 2011款
|
|
主轴（S轴）
|
1轴
驱动方式：伺服马达 停止精度：±0.1°; 分解能力：0.1°
|
|
主轴转数 ※
|
Max：4500rmp
|
|
排 线（X轴）
|
移动范围：120mm
分解能力：0.001mm
间距分解能力：0.001mm
|
|
绕线宽度（Y轴）
|
移动范围：40mm；
分解能力：0.001mm
|
|
适用线圈
|
外径：Max.ø130mm
绕线幅度：Max. 28mm
（根据选择可以至Ø30mm)
|
|
适用线径 ※
|
ø0.01mm～0.5mm
|
|
输入方式
|
人机界面
|
|
控制系统
|
型式：SC40
|
|
控制轴数
|
3轴
|
|
电 源
|
AC220V±10％ 单相50/60Hz
|
|
消耗电力
|
约1.2KvA
|
|
气 源
|
约0.4MPa以上
|
|
机器尺寸
|
1,100(W)×680(D)×1,100(H)mm
|
|
机器重量
|
约150KG
|
|
